Glijdend mondstuk

Het schuifmondstuk is een controleapparaat voor gesmolten staal tijdens het gietproces van de continugietmachine. Het kan de waterstroom van de gietpan naar de continugiettrechter nauwkeurig aanpassen om de instroom en uitstroom van gesmolten staal in evenwicht te brengen, waardoor de continugietbewerking gemakkelijker te controleren is. Tijdens het smelten Onmisbaar onderdeel. Het glijdende mondstuk bestaat doorgaans uit een aandrijfinrichting, een mechanisch onderdeel en een deel van vuurvast materiaal (dwz bovenste en onderste glijplaten en een mondstuk).

Met de ontwikkeling van snelle en efficiënte continugiet- en secundaire raffinagetechnologie en -processen is het SN-systeem (Sliding Nozzle) steeds belangrijker geworden in het moderne staalsmeltproces en een onmisbaar onderdeel van het smelten geworden. Het is een controleapparaat voor gesmolten staal tijdens het gietproces van de continugietmachine. Het kan de waterstroom van de gietpan naar de continugiettrechter nauwkeurig aanpassen om de instroom en uitstroom van gesmolten staal in evenwicht te brengen, waardoor de continugietbewerking gemakkelijker te controleren is. Het systeem met glijdende mondstukken heeft zich snel ontwikkeld vanwege de goede beheersbaarheid ervan en het vermogen om de productie-efficiëntie van de staalproductie te verbeteren. Tegenwoordig wordt het schuifnozzlesysteem veel toegepast in pollepels en trechters in binnen- en buitenland.

Om een ​​lange levensduur en stabiele bedrijfsomstandigheden te verkrijgen, moet de schuifplaat, als vuurvast materiaal en mechanisch onderdeel van het schuifmondstuksysteem, uitstekende prestaties leveren. Om de prestaties van het glijdende mondstuksysteem stabieler en betrouwbaarder te maken, zijn er momenteel veel verbeteringen en onderzoeken uitgevoerd naar de vorm en bevestigingsmethode van het skateboard. Het belangrijkste doel is om het ontstaan ​​en uitzetten van scheuren op het werkoppervlak tijdens het gebruik van het skateboard te onderdrukken.

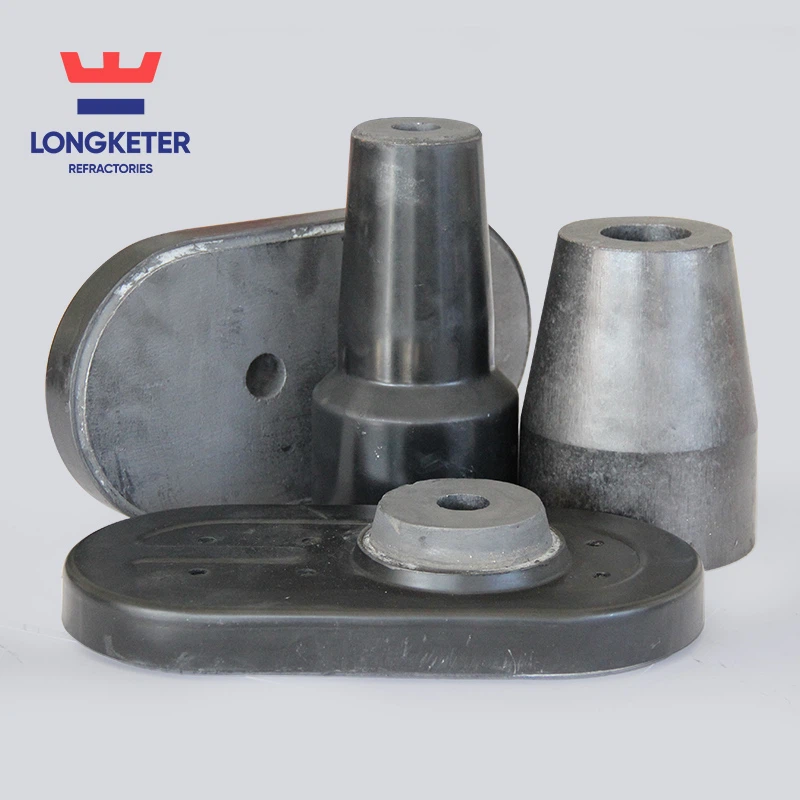

De schuifplaat (kortweg SP) is een van de hoofdcomponenten van het schuifnozzlesysteem. Afhankelijk van het aantal glijblokken waaruit het glijdende mondstuksysteem bestaat, kan het worden onderverdeeld in twee-lagentypes en drie-lagentypes. De pollepelschuif is doorgaans van het type met twee-lagen. De bovenste schuif wordt tijdens bedrijf vastgezet en de onderste schuif wordt gebruikt om de stroom te onderscheppen en te smoren. De schuifplaat voor de trechter is doorgaans van het type met drie- lagen. Tijdens bedrijf is de bovenste schuifplaat aan het bovenste mondstuk bevestigd en de onderste schuifplaat aan het onderste mondstuk. De middelste schuifplaat wordt gebruikt om de stroom te onderscheppen en te smoren.

Taxonomie

(1) Het glijdende mondstuk kan worden verdeeld in skateboards met twee- lagen en skateboards met drie- lagen, afhankelijk van het aantal skateboards. Het skateboard met twee-lagen betekent dat het bovenste skateboard niet beweegt en het onderste skateboard glijdt volgens het mechanisme. Het twee-laags skateboard wordt meestal gebruikt op het pollepelmechanisme. De drie-laagse schuifplaat is dat de bovenste en onderste schuifplaten niet bewegen, en de middelste schuifplaat glijdt met het mechanisme om de stroom gesmolten staal te controleren en aan te passen; de drie-laagse schuifplaat wordt meestal gebruikt op het trechtermechanisme. Het kenmerk van het drie-laags skateboard is dat de schuifplaat in het midden geen vuurklei gebruikt, maar is bevestigd met metalen strippanelen, wat een goede rol speelt bij het beheersen van scheuren. Tegelijkertijd moet de parallelliteit van het skateboard strikt worden gecontroleerd. Om te voorkomen dat gesmolten staal condenseert in het stalen kanaal van het glijdende mondstuk, wordt in de vroege stadia van het gieten een stopstaaf geïnstalleerd om te voorkomen dat het gesmolten staal in het mondstukkanaal stroomt, om ervoor te zorgen dat het gesmolten staal een noodzakelijk vloeistofniveau in de trechter blijft vormen, en om condensatie van gesmolten staal of niet-metalen insluitsels strikt te voorkomen bij het vervangen van het ondergedompelde mondstuk. Blokkeer het kanaal.

(2) Er zijn twee soorten glijdende mondstukken, afhankelijk van hun bewegingsmodi: lineair type en roterend type. Momenteel gebruiken de meeste staalfabrieken in binnen- en buitenland lineaire mechanismen, en roterende mechanismen worden zelden gebruikt.

(3) Naast het classificeren van skateboards op basis van hun structuur en bewegingsmethode, kunnen ze ook worden geclassificeerd op basis van hun materiaal, schietmethode en vormmethode. Volgens het materiaalproces is het verdeeld in aluminium zirkonium carbon skateboard, zirkonium skateboard, aluminium carbon skateboard, magnesium skateboard, metaalgebonden skateboard en hoog aluminium skateboard; volgens de bakmethode is het verdeeld in op hoge temperatuur gebakken skateboard, op gemiddelde temperatuur gebakken skateboard en ongebakken skateboard.. . Volgens de vormmethode is het verdeeld in skateboards van alle-materialen en skateboards van composietmateriaal. Momenteel gebruiken staalfabrieken in China skateboards van alle-materialen voor gietlepels van meer dan 150 ton, gietlepels met meerdere continue gietstukken of speciale vereisten voor het staalproductieproces. Er zijn veel staalfabrieken die composiet skateboards gebruiken voor pollepels van minder dan 150 ton. De meeste staalfabrieken in het buitenland gebruiken skateboards van alle-materialen.

Hoog aluminium skateboard. Na het gieten worden ze geïmpregneerd met asfalt en vervolgens licht gebakken om een ​​hogere sterkte en een dichte en uniforme structuur te verkrijgen. Fosfaat wordt aan de ingrediënten toegevoegd om de baktemperatuur te verlagen, waardoor de afmetingen van de slede worden gestabiliseerd en er minder afval en vermaling ontstaat.

Zirkonium skateboard. Goede weerstand tegen chemische erosie en goede weerstand tegen mechanische erosie. Zirkonia is echter duur en wordt meestal verwerkt tot ingelegde ringen of inlays.

Aluminium carbon skateboard. Aluminium carbon skateboard is een product dat eind jaren zeventig werd ontwikkeld. Het gebruikt gesinterd aluminiumoxide en synthetisch mulliet als de belangrijkste grondstoffen, en voegt koolstofcomponenten en antioxidanten (zoals metaalaluminium, metaalsilicium, SiC, B4C, Mg) toe aan het matrixdeel. -B, enz.), en voegt steenkoolpek of fenolhars toe als bindmiddel om te mengen en te vormen; verbranden in een reducerende atmosfeer om een ​​koolstof-gebonden vuurvast materiaal te vormen. Het skateboard van dit materiaal heeft een goede corrosieweerstand vanwege de dichte structuur, fijne poriën en een bepaalde hoeveelheid restkoolstof, die moeilijk te impregneren is met vloeibaar staal en slakken. Het nadeel is echter dat de thermische schokbestendigheid wordt verminderd vanwege de dichte structuur. , kan niet vele malen continu worden gebruikt. Bovendien wordt de koolstof tijdens gebruik gemakkelijk geoxideerd, wat resulteert in een losse structuur en verminderde corrosieweerstand.

Aluminium carbon skateboards zijn ontwikkeld op basis van gebakken aluminium carbon skateboards. Dit soort materiaalskateboard gebruikt grondstoffen uit de Al2O3 -SiO2 -ZrO2-serie met lage uitzettingssnelheid om vuurvaste materialen te maken met baddeleyiet, mulliet, korund, enz. als de belangrijkste kristalfasen en gekenmerkt door koolstofbinding. Zirkoniummulliet wordt als aggregaat geïntroduceerd en het zirkoniumoxide in zirkoniummulliet wordt gebruikt om kristallijne transformatie te ondergaan bij ongeveer 1000 graden, vergezeld van volumekrimp en microscopisch kleine scheurtjes in de korrels, wat de duurzaamheid van het materiaal aanzienlijk verbetert. Prestaties tegen thermische schokken. 2r02 heeft een uitstekende corrosieweerstand en de corrosieweerstand is aanzienlijk hoger dan die van aluminium carbon skateboards. Het is de mainstream geworden van skateboards die tegenwoordig door grote staalbedrijven worden gebruikt.

Aluminium (zirkonium) koolstofhoudende grondstoffen. Korund, zirkoniumkorund, zirkoniummulliet, grafiet, zirkonia, harsbindmiddel, metaal-Al-poeder, Mg-Al-legering, enz.
